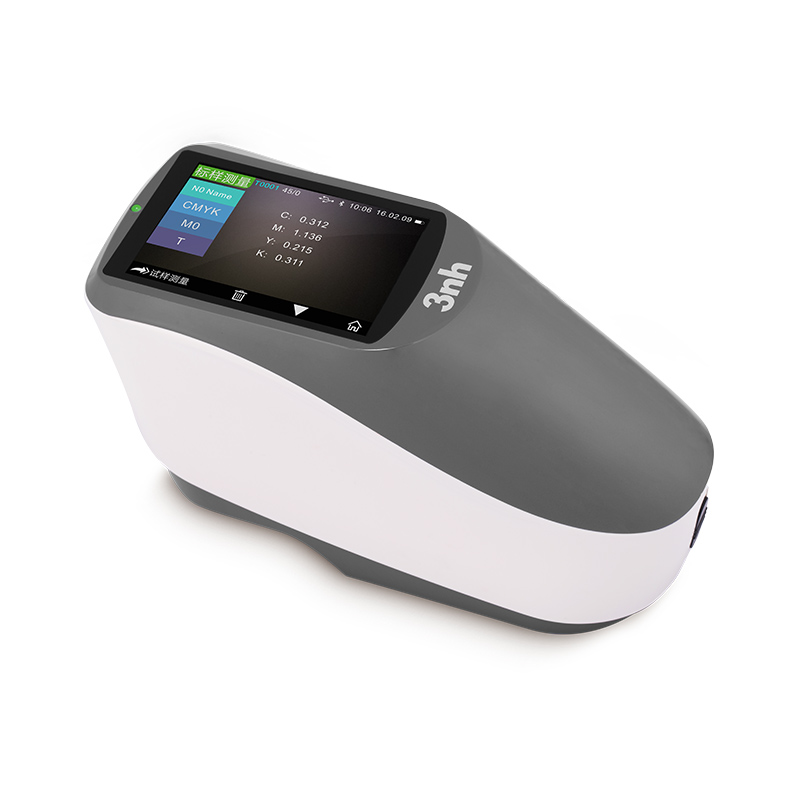

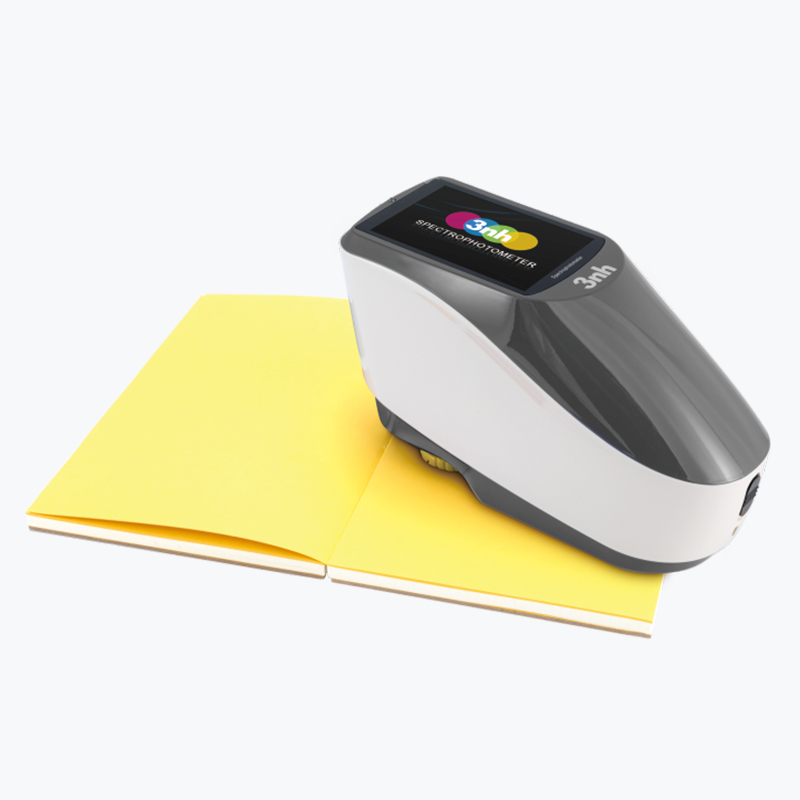

光柵分光密度儀YD5010簡介
YD5010是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀，完全符合標準ISO 5-4，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。
光柵分光密度儀YD5010特點
a.45/0立體幾何光學薄膜的結構，滿足CIE No.15，使用ISO 13655的標準暫行規定的MO,M1，M2,M3測試軟件環境，小于控制ISO T、E、A、I密度計算公式檢測； b.唯美的外觀方案造型門與合乎人才資源運動學的框架方案； c.采用了高保修期低額定功率的組合成LED燈源，涉及到UV光; d.Φ2/4/8mm孔徑不同考慮，不適應越來越多被測樣機; e.檢測的樣品管理反射強度光譜圖,CMYK硬度、Lab數據報告準確，可于高精度顏色等等傳承; f.網絡硬件調試調試高:3.5吋TFT真彩屏,電容（電容器）觸屏屏,凹面光柵，256像元雙陣列CMOS發現器等； g.USB聯系模試，適應能力性更廣； h.耐臟、可靠的細則白板; i.大容積存貯環境空間環境空間，可存貯環境空間10000條試驗數據表格 j.哪幾種標準的通過觀察者的角度，幾種點光源狀態，幾種表色系，包含幾種標準的的對比度目標，擁有多種多樣的客戶對顏色搭配測強度量的需要量； k.特別符合噴涂廠時有效控制、質量監管； l.PC互聯網工具有工作強大的工作擴充；
光柵分光密度儀YD5010技術參數
| 產品型號 | YD5010 |
| 照明方式 |
45/0(45環形均勻照明0°接收); 符合標準ISO 5-4，CIE No.15 |
| 特性 | 通用型分光密度儀，廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業顏色測量和品質控制，尤其適合油墨印刷中光學密度、網點增大等指標的測量和品質管控；根據產品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 測量條件 |
符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片) |
| 密度標準 | ISO Status T、 E、A、I |
| 密度指數 | 密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度 |
| 測量口徑 | 定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh |
| 色差公式 | ΔE*ab，ΔE*94,ΔE*00 |
| 其它色度指標 | 無 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | A,C,D50,D55,D65,D75,F2,F7,F11,F12 |
| 測量時間 | 約1.5s |
| 重復性 | 密度值：0.01D以內 |
| 色度值：ΔE*ab 0.04以內（儀器預熱校正后,以間隔5s測量白板30次平均值-M3除外） | |
| 臺間差 | ΔE*ab 0.2以內（BCRA系列Ⅱ 14塊色板測量平均值-M3除外） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，8小時內5000次 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB |
| 存儲數據 | 10000條 |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒、定位板 |
| 可選附件 | 微型打印機 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
